Le Value Stream Mapping (VSM) est une méthode de Lean management qui consiste à cartographier, étape par étape, les flux de matières et d'informations d'un processus industriel, de la matière première jusqu'à la livraison au client. Elle distingue les activités qui créent de la valeur pour le client de celles qui n'en créent pas, afin d'identifier les gaspillages et de concevoir un flux futur plus performant. Développée par Toyota dans le cadre du Toyota Production System, la VSM reste aujourd'hui l'un des outils de diagnostic les plus utilisés en excellence opérationnelle.

Pourquoi cartographier ses flux avant d'optimiser un process

La plupart des démarches d'amélioration continue démarrent par l'optimisation d'un poste isolé : on réduit un temps de changement de série ici, on réorganise un poste avec du 5S là. Ces actions locales sont utiles, mais elles peuvent aussi déplacer un goulot d'étranglement sans améliorer la performance globale du flux.

La VSM part du principe inverse : avant d'agir sur un poste, il faut voir l'ensemble du flux, du fournisseur au client. Selon Theos Consulting (2026), 65 % des PME industrielles ayant mis en place une démarche VSM ont constaté une réduction moyenne de 20 % de leurs délais de production. Cartographier le flux complet permet aussi de diminuer les temps de cycle de 20 à 30 % en moyenne et de réduire les coûts liés aux stocks et aux étapes inutiles jusqu'à 15 %.

Les 7 gaspillages (muda) que la VSM permet de révéler

Une cartographie VSM sert à repérer, étape par étape, les sept familles de gaspillages identifiées par le Lean Manufacturing :

• Surproduction : produire plus, plus tôt ou plus vite que nécessaire.
• Attentes : temps morts entre deux opérations, machine ou opérateur inactif.
• Transports inutiles : déplacements de matières ou de produits qui n'apportent aucune valeur.
• Étapes de traitement inutiles : opérations redondantes ou plus complexes que ce qu'exige le client.
• Stocks excédentaires : en-cours ou stocks intermédiaires immobilisant de la trésorerie.
• Mouvements inutiles : gestes ou déplacements évitables des opérateurs.
• Défauts et rebuts : non-qualité générant retouches, mise au rebut ou réclamations client.

Trois questions permettent de trancher, pour chaque étape observée, si elle crée de la valeur : le client accepte-t-il de payer pour cette activité ? Transforme-t-elle physiquement le produit ? La réalisons-nous du premier coup, sans retouche ?

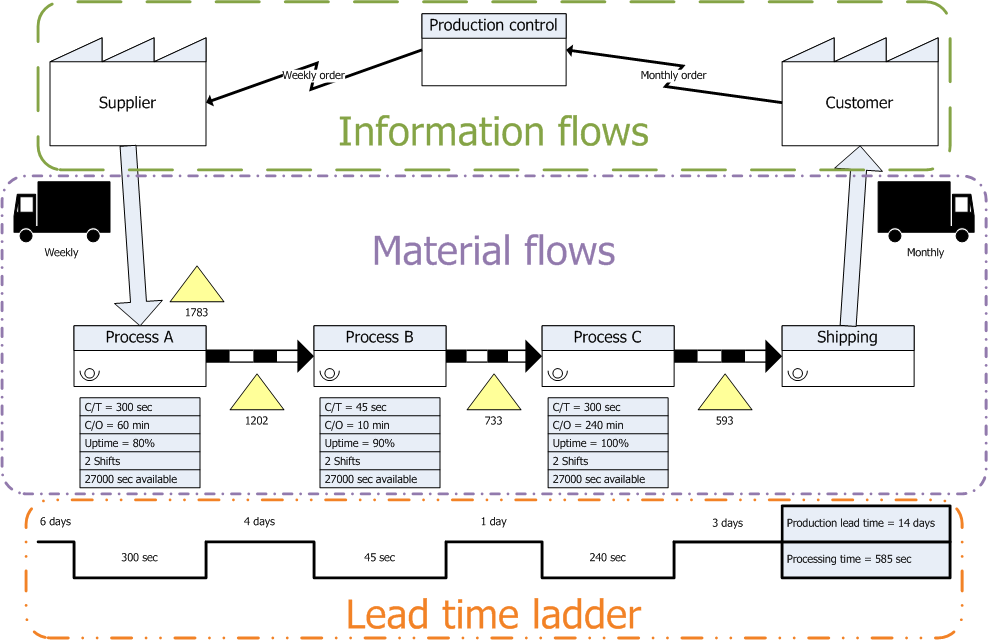

source : wikipedia

Comment réaliser une VSM en 5 étapes

1. Délimiter le processus et collecter les données

Choisissez un processus précis (une ligne de production, un flux de commande client) et fixez clairement le point de départ et le point d'arrivée. Collectez les données de terrain : volumes, temps de cycle réels, niveaux de stocks intermédiaires, taux de rebut.

2. Dessiner l'état actuel (Current State Map)

Représentez toutes les étapes existantes avec leurs délais, leurs stocks et les flux d'information associés (planning, commandes, ordres de fabrication), en utilisant les symboles standards de la VSM.

3. Identifier les gaspillages et les opportunités

Analysez chaque étape à la lumière des 7 gaspillages. C'est souvent à ce stade qu'apparaissent des stocks intermédiaires disproportionnés ou des temps d'attente jamais mesurés jusque-là.

4. Concevoir l'état futur (Future State Map)

Proposez une cartographie cible qui élimine les gaspillages identifiés, réduit les stocks et resserre les temps de cycle. Définissez des indicateurs de suivi (temps de traversée, taux de service, niveau de stock).

5. Déployer et suivre les résultats

Mettez en œuvre les changements progressivement, formez les équipes concernées et suivez les indicateurs définis pour vérifier que les gains se maintiennent dans la durée.

De la cartographie papier à la VSM connectée au terrain

Une cartographie VSM, aussi rigoureuse soit-elle, ne vaut que si les gains identifiés se traduisent dans les pratiques réelles des opérateurs. Or c'est souvent là que les démarches Lean s'essoufflent : la carte évolue en réunion, mais le mode opératoire affiché à l'atelier, lui, ne change pas. Des outils comme Komin permettent de relier la cartographie VSM aux modes opératoires et instructions de travail utilisés au quotidien, pour que chaque révision de process se répercute directement sur le terrain, sans repartir d'une feuille blanche à chaque itération.

Erreurs fréquentes à éviter

• Cartographier trop de processus à la fois, ce qui dilue l'analyse et complique la prise de décision.
• Ne pas mesurer précisément les temps et les stocks, ce qui fausse les conclusions et les priorités d'action.
• Ne pas impliquer les équipes terrain dans la cartographie, ce qui limite l'adhésion et la pérennité des changements.

Questions fréquentes

Qu'est-ce que le Value Stream Mapping ?

Le Value Stream Mapping (VSM) est une méthode Lean qui consiste à cartographier l'ensemble des étapes d'un processus, du fournisseur au client, afin de distinguer les activités à valeur ajoutée des gaspillages et d'optimiser le flux global.

Quelle différence entre une VSM et une cartographie de processus classique ?

Une cartographie de processus décrit les étapes d'une activité. La VSM va plus loin : elle intègre les temps, les stocks et les flux d'information, et vise explicitement l'élimination des gaspillages, pas seulement la description du processus.

Combien de temps prend la réalisation d'une VSM ?

Pour un processus bien délimité, un atelier VSM se déroule généralement sur une à deux journées avec l'équipe concernée, suivies de plusieurs semaines de mise en œuvre progressive des actions identifiées.

Quels outils utiliser pour réaliser une VSM ?

Un tableau blanc, des post-it et les symboles standards suffisent pour un premier atelier. Des logiciels dédiés existent ensuite pour formaliser, partager et faire vivre la cartographie dans le temps.

La VSM s'applique-t-elle uniquement à la production ?

Non. Née dans le Lean Manufacturing, la VSM s'applique aussi aux flux administratifs et aux services : traitement de commandes, processus qualité ou flux logistiques bénéficient de la même logique de cartographie.
